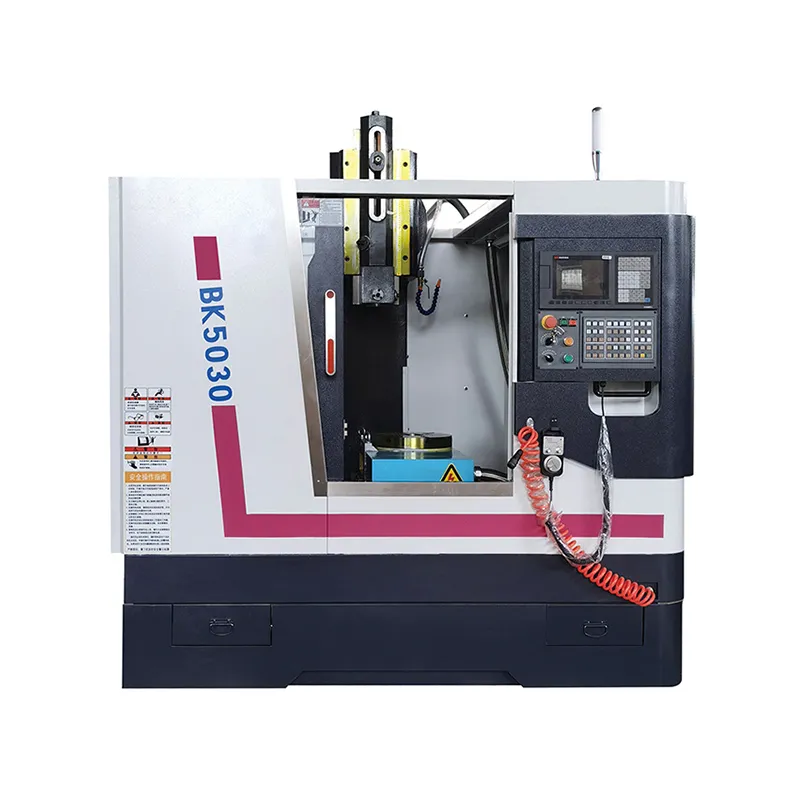

Модель BK5018/ BK5030 прорізний верстат з ЧПК має функцію прорізування площини, формуючої поверхні та шпонкової канавки. Це різальний верстат, який реалізує прорізування.
Параметр специфікації
|
Основні технічні параметри |
одиниця |
BK5018 |
BK5030 |
|
Макс. довжина канавки |
мм |
180 |
300 |
|
Регулювання ходу штока |
мм |
80 |
75 |
|
Час руху тарана |
н/хв |
30--120 |
30--180 |
|
Розмір робочого столу |
мм |
600X320 |
550X405 |
|
Переміщення робочого столу (X, Y) |
мм |
300X300 |
280X330 |
|
Відстань між віссю опорного отвору головки інструменту та цівкою колони |
мм |
400 |
505 |
|
Відстань між торцевою поверхнею опорного отвору головки інструменту та робочим столом |
мм |
680 |
690 |
|
Крутний момент двигуна осі X |
(N.M) |
6 |
6 |
|
Крутний момент двигуна осі Y |
(N.M) |
6 |
6 |
|
Швидкість швидкого ходу |
X (м/хв) |
5 |
5 |
|
Y (м/хв) |
5 |
5 |
|
|
Кульковий гвинт (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Кульковий гвинт (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Потужність головного двигуна (серво) |
кВт |
3.7 |
3.7 |
Характеристика продукту
Основний привід слот-машини використовує кривошипно-шатунний механізм, який реалізується серводвигуном через уповільнення. Подача в напрямку X і Y реалізує функцію безступінчатого регулювання швидкості сервоприводом. Кульковий гвинт у напрямку X безпосередньо з’єднаний з двигуном, а кульковий гвинт у напрямку Y і двигун передаються через синхронний ремінь.
Прорізний верстат має високу потужність, хорошу жорсткість, великий запас точності, високу вартість, тривалий термін служби та може широко використовуватися в верстатобудуванні та виробництві автомобілів, різних механічних, електричних та аерокосмічних галузях, є ідеальним обладнанням для обробки різних матеріалів .
