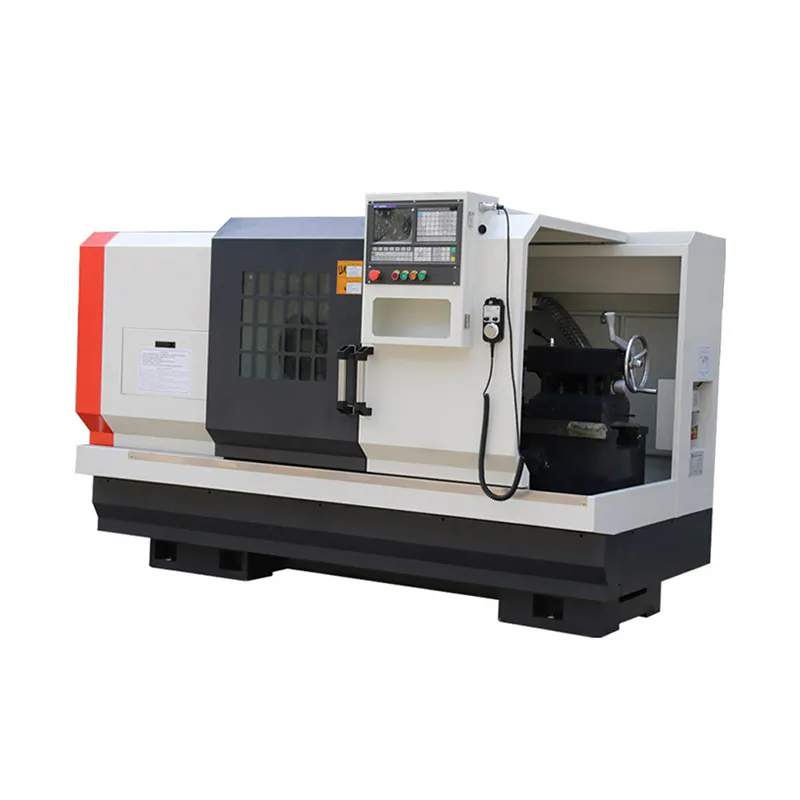

Модель CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 токарний верстат з ЧПУ виготовлений з високоміцного чавуну, доданого спеціальними матеріалами міді та хрому, що ефективно покращує зносостійкість і стабільність верстата.

Параметр специфікації

Специфікація	одиниця	CK6140	CK6150	CK6160
Гойдалка над ліжком	мм	400	500	600
Гойдалка над поперечною гіркою	мм	220	250	395
Макс. діаметр обточування	мм	400	500	600
Макс. довжина заготовки	мм	550/750	1000/1500/2000	1000/1500/2000
Макс. довжина повороту	мм	420/620 (патрон)	850/1350/1850	850/1350/1850
Веретеноподібний ніс		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Діаметр отвору шпинделя	мм	48/82	82/130	82/130
Конусність шпиндельного отвору	мм	Цанга / Метрика 90	Метрика 90/ Метрика 140	Метрика 90/ Метрика 140
Діапазон обертів шпинделя	об/хв	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Режим зсуву шпинделя		Безступінчатий	Безступінчатий	Безступінчатий
Двигун шпинделя	кВт	5.5	7.5	7.5
Тип патрона		Цанга/ручний патрон	Ручний патрон	Ручний патрон
Розмір патрона	дюйм	8	10/15	10/15
Швидкий хід X/Z	м/хв	X:6 Z:8	X:6 Z:8	X:6 Z:8
Хід осі X	мм	280	280	320
Хід осі Z	мм	550/750	1000/1500/2000	1000/1500/2000
Тип напрямної		Жорстка рейка	Жорстка рейка	Жорстка рейка
Місткість вежі		4	4	4
Діаметр втулки задньої бабки	мм	60	75	75
Пінольний траверс	мм	100	150	150
Конусність перо		MT4	MT5	MT5
Розмір машини	мм	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Вага нетто	кг	1900/2200	2700/3100/3300	2800/3200/3400

Пункт	одиниця	CK6163	CK6180	CK61100	CK61125
Макс. гойдалки над діаметром ліжка	мм	Φ630	Φ800	Φ1000	Φ1250
Макс. розгойдування над діаметром гірки	мм	Φ350	Φ480	Φ620	Φ870
Макс. довжина заготовки	мм	1000/1500/2000/3000	1500/2000/3000/5000
Макс. довжина повороту	мм	850/1350/1850/2850	1350/1850/2850/4850
Відстань між центром шпинделя та направляючою	мм	315	400	500	625
Відстань між центром шпинделя та землею	мм	1145	1130	1150	1275
Ширина направляючої ліжка	мм	550	600	755	755
Діаметр наскрізного отвору шпинделя	мм	104	104	130	130
Веретеноподібний ніс		C11/A211	C11/A211	A2-15	A2-15
Діапазон обертів шпинделя	об/хв	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Крок швидкості шпинделя		4 передачі, безступінчатий
Перемикання передач		ручний/автоматичний	ручний/автоматичний	Інструкція	Інструкція
Основний серводвигун	кВт	11 кВт	11 кВт	22 кВт	22 кВт
Швидка швидкість осі X	м/хв	4	4	4	4
Швидка швидкість осі Z	м/хв	8	8	6	6
Подача осі X мін. установка одиниці		0.001 мм	0.001 мм	0.001 мм	0.001 мм
Подача осі Z мін. установка одиниці		0.001 мм	0.001 мм	0.001 мм	0.001 мм
Діаметр втулки задньої бабки	мм	φ100	φ100	φ160	φ160
Хід втулки задньої бабки	мм	250	250	300	300
Конус отвору втулки задньої бабки		Морзе 5	Морзе 6	Морзе 6	Морзе 6
Електроінструментальний пост	типу	Вертикальна чотиристанція	Вертикальна чотиристанція	Вертикальна чотиристанція	Вертикальна чотиристанція
	час зміни інструменту	3.6S	3.6S	3.6S	3.6S
	розмір	250*250	250*250	300*300	300*300

Характеристика продукту

Машина може обробляти різні внутрішні отвори, круглу конічну поверхню та різьблення гвинтів за допомогою системи цифрового керування, особливо підходить для малих і середніх розмірів валу та заготовки пластини від грубої обробки до кінцевої обробки в партії. Він має такі переваги, як вища автоматизація, просте програмування та вища точність.

Він використовує принцип роботи черв'ячної передачі, зчеплення верхніх і нижніх зубчастих дисків і гвинтове затискання. Він має такі переваги, як швидке індексування, висока точність позиціонування та великий тангенціальний крутний момент. Для передачі та індексації листа використовується елемент Холла, який має тривалий термін служби.
